ScanSurvey VC6

図面デジタル化、GISデータ、3Dデータ構築のスタンダード
あらゆる図面の結合、調査・測量・設計・土木図面の便利ツール

第6世代へ
vc6logo

ScanSurvey VC が待望のアップデート

ScanSurvey VC が Version 6 にアップデートしました。
新しくなったScanSurvey VC 6の機能をご紹介します。

IT補助金対象製品

ScanSurvey VC の 機能紹介

ScanSurvey VC の機能をご紹介します。

vc6logo

基盤図面データ作成

ラスタ・ベクタを問わず、様々な種類の図面を結合・編集可能なGISとCADのハイブリッド。 さまざまなデータを引用して取り込み、編集可能な基盤図面データを作成します。 農地管理、地籍管理、河川台帳管理、道路台帳管理、ため池台帳管理などの業務をサポートします。

vc6logo

ラスタ/ベクタ補正結合・CAD機能

紙図面スキャン画像対応、座標補正、複数図面枠の一括削除機能あり、公共座標(JGD2011)へ座標変換、経緯度対応、CADデータ(ポリゴン、ポイント、ポリライン等)を入力・編集もできます。

vc6logo

各種台帳管理機能、既存DB/GISと連携

幅広いファイル形式の入出力で既存データベースと連携できます。MDB/ACCDBとの連動(XML、dbf、xlsx)Excelとの連動も可能。簡単に操作できるGISとして各種台帳管理などで活用頂けます。 オプションで登記簿等をスキャンして文字認識・自動属性振分けでデータベース化が可能、公図と連動して転写連続図の作成まで対応します。

vc6logo

背景地図DL/入出力

地理院地図・OpenStreetMap(クラウド地図)を背景に表示・印刷できます。kmlファイル入出力にも対応します。 ■ 対応ファイル形式 シェープファイル、DWG・DXF・SIMA・SXF(sfc/p21)・地籍フォーマット2000・DM・SIMA-DM・GPX・kml

vc6logo

GNSS・ジオタグ付写真連動

GNSSS機能付デジタルカメラ・スマホで撮影した画像データ(ジオタグ付)を対象地図データや背景電子地図にマッピングする事ができます。 撮影位置・撮影方向の表示が可能です。 さらに写真台帳の作成が行えます。

vc6logo

シームレスな3Dデータ連携

3D連携が可能。ScanSurvey VC6からエクスポートしたデータ(標高情報付)をScanSurveyZ※で表示/編集できます。またScanSurvey Z Viewer(無料)でデータ配布/プレゼンにも活用できます。 ※ScanSurveyZは別売です。


すべてのデジタルデータを結合

図面

すべてのデジタルデータを結合

さまざまなデータを結合し、基盤となるあらたな地図を作成します。結合によりデータの整合性を確認し、正確で精度の高いデータに。

画像

情報を連結し、システムを構築

データベースと図面情報を連結し、システムを構築します。

図面

最新データに更新

基盤図面を最新データにかんたんに更新します。データの共有、公開、閲覧も可能です。


あらゆる業務を強力にサポート

業務の基盤となる図面データの作成・編集ツールとして、
土木業界を始め、あらゆる業務のサポートをしてきました。

農地管理、地籍管理、河川台帳管理、道路台帳管理、ため池台帳管理などの業務をサポートします。

図面

農地管理

航空写真と地番図を結合することで、ほ場整備の管理、農業集落排水の設備管理など、農業関連業務に関するあらゆる管理ができます。
農地地図の作成から編集、情報更新、GIS構築まで様々な目的や用途に対応したツールを搭載。
専用帳票テンプレートも用意されています。

画像

地籍管理

筆の座標情報管理から、所有者・地目・地積・登記情報・基準点などの管理を主目的に構築し、地籍調査後のデジタル情報として業務を支援します。
集計や検索、筆毎の着色が行うことができ、地籍図情報として属性の更新も可能です。


■河川台帳管理

河川に関する調査情報から維持管理情報まで目的に応じてデータベースと連携し、システム構築します。



■道路台帳管理

道路法に基づいて、路線、区間等のデータを入力し、図面、総括表等を作成します。



■ため池台帳管理

ため池に関する調査情報から維持管理情報まで目的に応じてデータベースと連携し、システム構築します。

詳細ページへ >


機能の紹介

ハイスピード&ユーザーライクオペレーションによって、より軽快に、より正確なデータ構築を可能にします。

VC5では作成・修正・編集をより効率的に行うために、オペレーションを強化しました。

結合

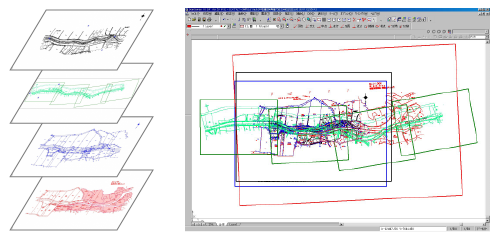

結合・編集

ラスタ/ベクタを問わず、平面図、道路台帳結合図、丈量図、公図などの様々な種類の図面を結合します。 違う種類の図面を重ね合わせることで、新たに違うものが見えてきます。

vc6logo

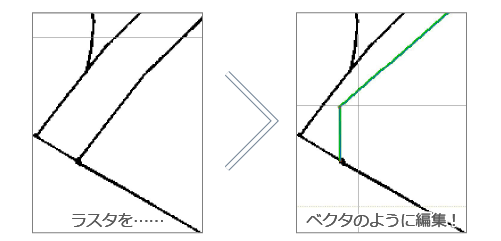

ラスタダイレクト編集

ラスタをベクタのように図形を認識します。ラスタを直接クリックするだけで、手軽に編集することができます。

vc6logo

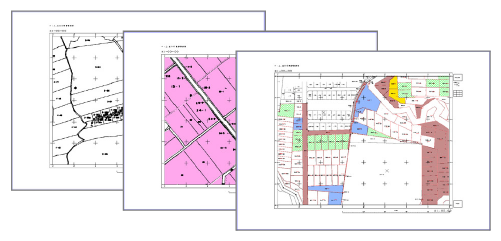

印刷テンプレート

印刷テンプレートを設定することで、様々なデータを同じフォームで出力することができます。 図枠、座標値、トンボ、部品、スケールバー、変数、テキストなどを詳細に設定できます。

vc6logo

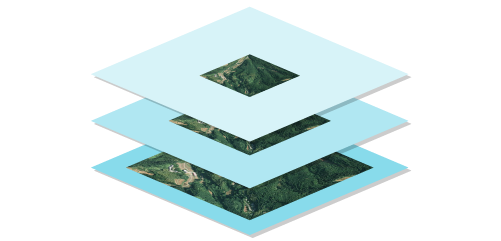

階層ラスタ処理機能

拡大率(階層)毎にラスタの全体図図面を間引いて作成し、表示します。 間引くことで表示処理速度の向上につながります。 数GBまたは百枚単位の航空写真などの大容量のラスタデータを、スムーズに扱うことができます。

vc6logo

法務省地図XML、登記要約書CSV対応

法務省地図XML、登記要約書CSVに対応しました。

※登記要約書CSVを読み込むにはGISオプションが必要です。

法務省地図XMLと登記要約書CSVについてさらに詳しく>

GIS構築

GIS構築

デジタル化をしながらデータベース構築ができ、カード型・表形式でCADデータを連結し管理・運用を支援します。

ポリゴン、ポイント、ポリライン等の基盤とデータベースを連動させ、相互管理を行います。

データベースだけではなく、Excelとの連動も可能です。

台帳印刷機能

台帳印刷機能

台帳印刷・画地帳票印刷機能を強化しました。土地と属性を同時に印刷できます。

とび地処理や名寄せ印刷することもできます。

印刷レイアウトの編集、帳票をExcelファイルに出力することができます。


■地理院地図に対応

国土地理院の地理院地図を背景に表示することができます。



■ベクタ・ラスタ相互変換機能

ラスタデータをベクトルに、ベクトルデータをラスタに、全体・部分指定をして変換することができます。



■座標補正機能

座標補正(4点・ヘルマート・メッシュ)での補正ができます。
公共座標以外では経緯度にも対応しています。


■測地成果2000変換機能

日本測地系座標を世界測地系座標に変換することができます。
十勝沖地震、東北地方太平洋沖地震の座標補正パラメーターにも対応しています。



■GNSSカメラ機能

GNSS付カメラで取り込んだ座標付き画像データ(Exifデータ)をScanSurvey上にダイレクトに取り込むことができます。

GNSSカメラシステムについて>





ご興味のある方はコチラの お問い合わせ をクリック



オプション


登記簿調査システム

登記事項要約書、全部事項証明書をスキャニングして文字を認識し、データベース化できます。 図面と連動して画面上で確認できます。

登記簿調査システムの詳細>

GEOSPACE CDSに対応

GEOSPACE CDSに対応しました。

※GEOSPACE CDSは、別途年間使用料がかかります。
